最近（并非最近）流传着这样一张末地的图片：

这张图中的末地不是均匀的，而是呈一个个同心圆环套起来的规律形状。那这是什么原理呢？

末地环

末地生成机制

MC 生成末地的时候，是以 $8\times8$ 的小块为单位确定地形高度的。

确定高度的时候，会计算当前 $8\times8$ 小块计算离末地中心的距离 $8 \sqrt{\left\lfloor\dfrac{x}{8}\right\rfloor^2+\left\lfloor\dfrac{z}{8}\right\rfloor^2}$，以此确定末地岛的基准高度。

这个高度决定机制将是我们理解末地环的关键。

溢出与开方

然而，Mojang 写代码的时候，似乎忽略了一个东西：整数类型会溢出。

注意

只有整数类型有这样的溢出现象。

浮点数的距离现象与整数溢出不同：浮点数使用二进制科学记数法，当数字数量级增大时，由于小数位数有限，会导致很大的误差。

什么是溢出？以 $32$ 位整数为例，$32$ 位只能表示 $-2^{31} \sim 2^{31}-1$ 的整数。那如果在运算的过程中出现了比 $2^{31}-1$ 更大的数呢？

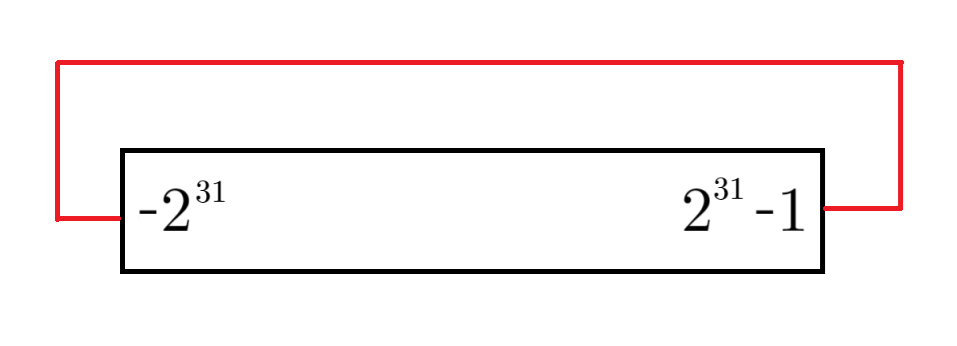

如图所示，当运算的过程中出现了比 $2^{31}-1$ 更大的数，就会发生溢出，从最小值开始继续增加。

如果 $\left\lfloor\dfrac{x}{8}\right\rfloor^2+\left\lfloor\dfrac{z}{8}\right\rfloor^2$ 溢出成负数，那么开方就会失败，就形成了环状虚空。

末地环半径公式

要判断 $X$ 在计算机中溢出成正数还是负数，只需判断 $\left\lfloor \dfrac{X}{2^{31}} \right\rfloor$ 是奇数还是偶数。如果是奇数，$X$ 就会溢出成负的，否则就是正的。

于是有公式

$$r_n = 8\sqrt{\left\lfloor\dfrac{x}{8}\right\rfloor^2+\left\lfloor\dfrac{z}{8}\right\rfloor^2} = 8 \sqrt{2^{31} n} = 2^{18} \sqrt{2n}$$

在 $r_{2k-1} \sim r_{2k}$ 之间是正常的地形，而在 $r_{2k+1} \sim r_{2k}$ 之间是虚空。

注

主岛周围的虚空属于正常地形。

根据公式，可以得到 $r_1 = 2^{18} \sqrt{2n} \approx 370727.6$，与实验结果相符。

提示

坐标偏差是因为坐标除以 $8$ 有下取整。精确的坐标为 $x = 8 \times \left\lfloor \dfrac{370727.6}{8} \right\rfloor = 370720$。

多重溢出与末地环群

在以上的推导中，我们假定了只有 $r^2$ 有溢出现象。如果 $\left\lfloor\dfrac{x}{8}\right\rfloor$ 或者 $\left\lfloor\dfrac{x}{8}\right\rfloor^2$ 溢出，又会导致什么现象呢？

我们都知道，根据二项式定理，

$$(x + 2^{31})^2 \equiv x^2 + 2^{32}x + 2^{62} \equiv x^2 \pmod{2^{32}}$$

于是 $x^2$ 在溢出意义下有 $2^{31}$ 的周期。

由此，我们可以推知，末地存在周期为 $8 \times 2^{31} = 2^{34}$ 的四方连续重复。

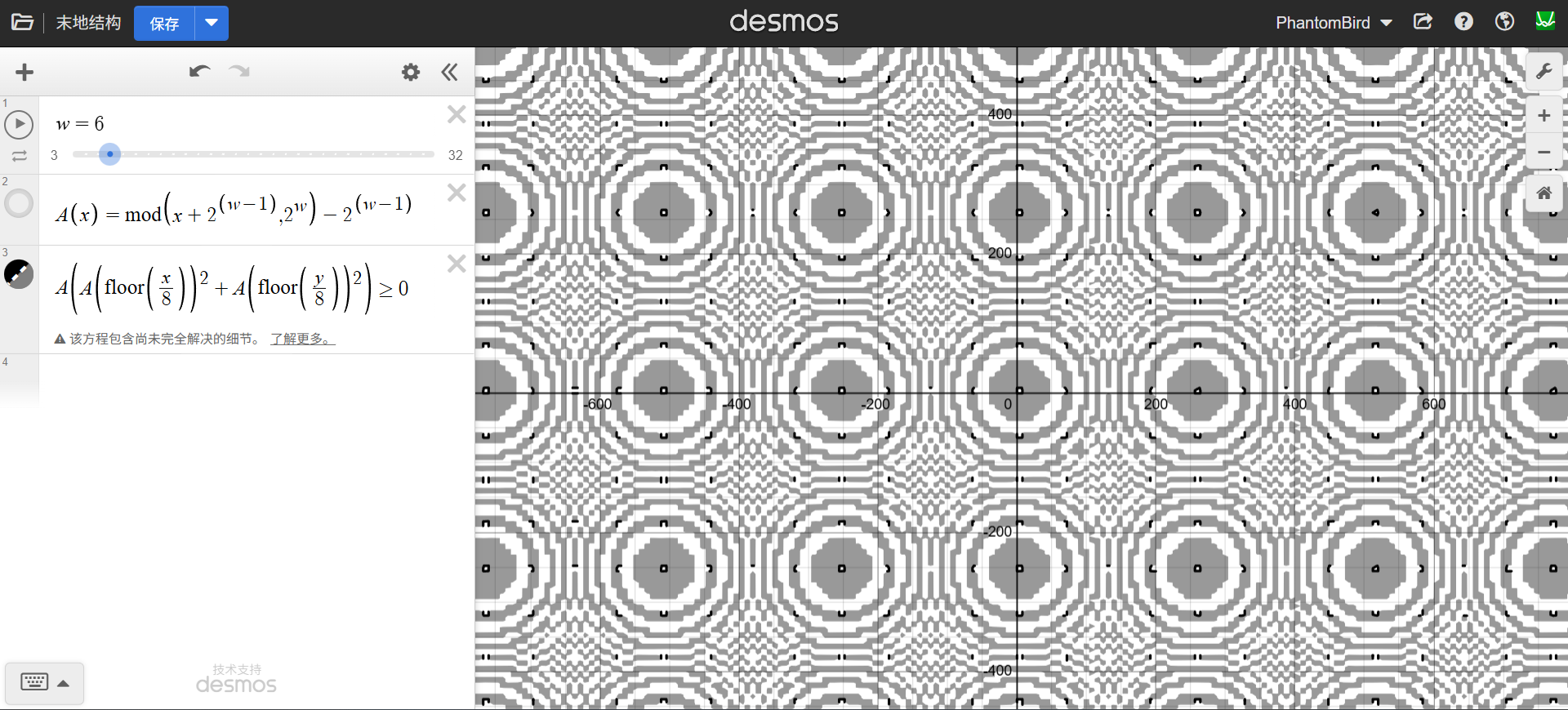

下图展示了 $6$ 位整数下的末地环群：

虽然该坐标过于遥远而无法到达，但是仍然可以通过模组等方法观察到这样的重复现象。而我们只是用计算，便揭示了它的存在——这就是数学的魅力。

噪声与末地类晶体结构

一篇文章显示，末地存在更大尺度的结构，这并不是计算和原点的距离引起的。

这涉及末地生成的另外的机制：噪声。

注意

由于噪声是以区块为单位的，除非特别说明，以下推导中的坐标均为区块坐标。

噪声算法

首先，我们得知道噪声是如何工作的。

如果让你写一个算法，来生成一个随机的连续函数，你会怎么写？

直接用把各点的取值设置为随机值显然不行。不难想到，先确定函数在各个点的取值，再用平滑的曲线将相邻两点连起来。

我们可以将这样的思路推广到二维。为了保证各向同性，我们将平面分割为正三角形网格，并为每一个格点赋予一个随机值。接下来，对于一个点，我们可以找到它所在三角形的三个顶点，并根据它到三个顶点的距离综合确定该点的取值。

这种算法被称为单纯形噪声（Simplex Noise）算法。

坐标变换

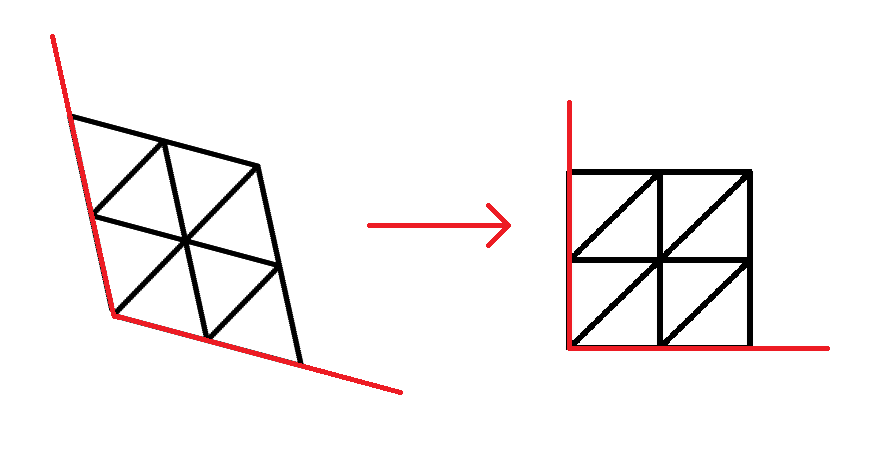

由于正三角形中较难计算，需要将其变换到等腰直角三角形，使用如下变换：

$$(x, y) \mapsto (x+(x+y)F, y+(x+y)F)$$

其中 $F = \dfrac{\sqrt{3} - 1}{2}$。

然后，使用向下取整找到其中一个角

$$(x', y') = (\red{\lfloor x \rfloor}, \red{\lfloor y \rfloor})$$

然后把这个角变换回去，得到这个角的实际坐标

$$(x', y') \mapsto (x'-(\red{x'+y'})G, y-(\red{x'+y'})G)$$

其中 $G = \dfrac{3 - \sqrt{3}}{6}$，通过偏移量即可算出另外两个角。

坐标变换的溢出与末地六边形

大家能够发现，上一节有一些位置标红了。这些位置在源代码中都是整型运算，可能出现溢出现象——这是我们的老朋友了。

若出现了整型溢出，则计算出的三角形会出现极大的偏移。此时，三角形的每一个顶点与插值目标点的距离都会变得极大。

而 MC 用

$$\lambda_i = \max\{0, 0.5-|PA_i|^2\}$$

计算各个顶点的贡献，因此整型溢出之后，由于距离变得极大，三角形每个顶点的贡献都为 $0$，导致噪声值恒为 $0$，抑制了地形的生成。

我们可以得到正常区域（大致）的区块坐标方程：

$$\begin{cases} |x+(x+y)F| \le 2^{31} \\ |y+(x+y)F| \le 2^{31} \\ |x+(x+y)F + y+(x+y)F| \le 2^{31} \end{cases}$$

这是一个六边形区域。

末地晶体结构

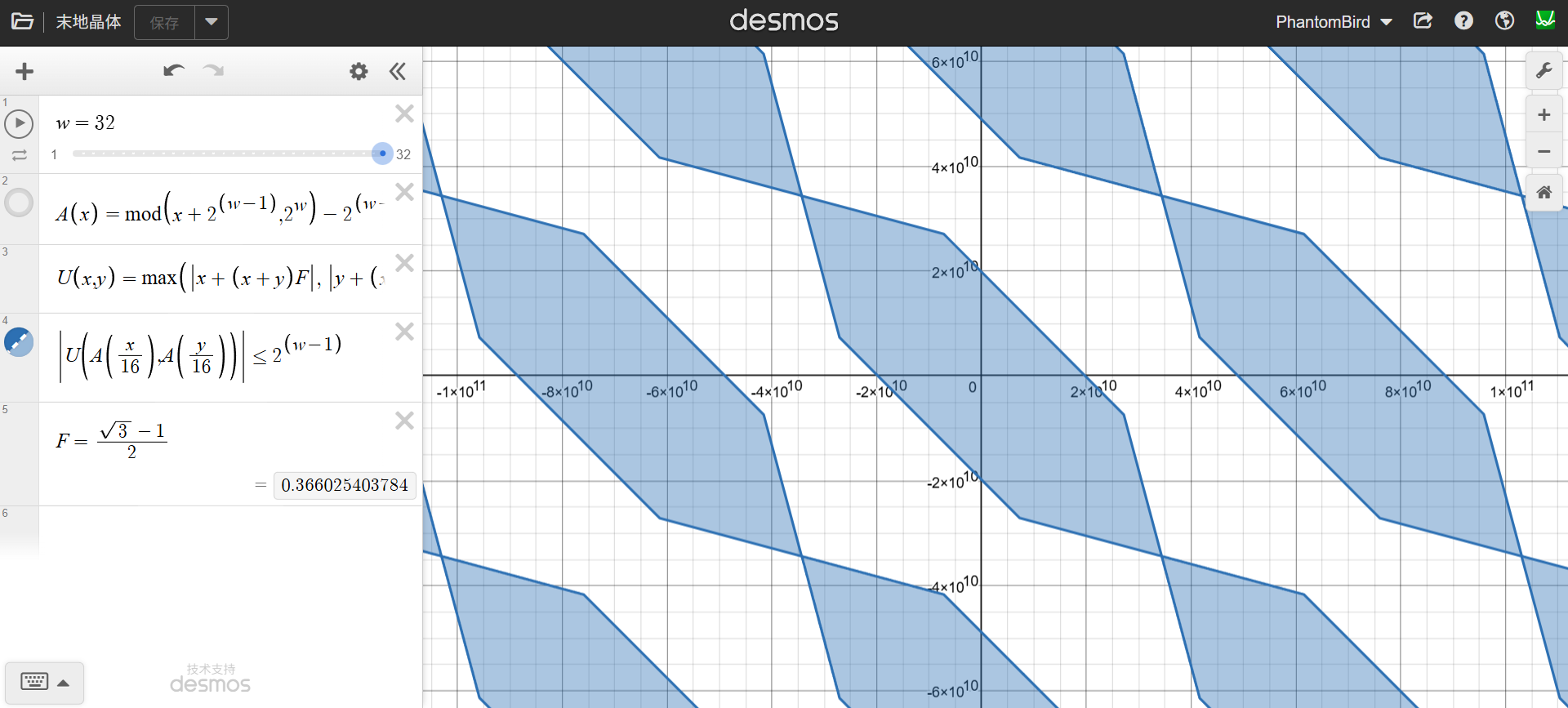

众所周知，计算区块的时候是会取整的。而 Mojang 在这个取整上也使用了 $32$ 位整数，于是区块也有了 $2^{32}$ 的溢出周期，如下图：

注

由于坐标系不同，在游戏中晶格长边是东北-西南方向的。

最后的问题

截至目前，我仍然无法明晰导致末地晶体结构的函数调用链路。因为确定高度值的函数中，区块坐标是由小块坐标（也是整型）除以 $2$ 得到的。此时坐标的绝对值应当小于等于 $2^{30}$。这就导致晶格形状发生了变化。

然而，UltimateScaler 模组缩放后得到的地形的确表明我们之前的推导无误。因此应该有未知的噪声在起作用。
